进口减压阀是如何工作的?

发布时间:2023-11-02 14:37:22阅读:148

进口减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。

减压阀工作原理图解


1.调压范围:它是指减压阀输出压力P2的可调范围,在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。减压阀的是靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。定比减压原理是利用阀体中浮动活塞的水压比控制,进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动;阀体内无弹簧,故无弹簧锈蚀、金属疲劳失效之虑;密封性能良好不渗漏,因而既减动压(水流动时)又减静压(流量为0时);特别是在减压的同时不影响水流量。

2.压力特性:它是指流量g为定值时,因输入压力波动而引起输出压力波动的特性。输出压力波动越小,减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3.流量特性:它是指输入压力—定时,输出压力随输出流量g的变化而变化的持性。当流量g发生变化时,输出压力的变化越小越好。一般输出压力越低,它随输出流量的变化波动就越小。

常见的减压阀工作原理

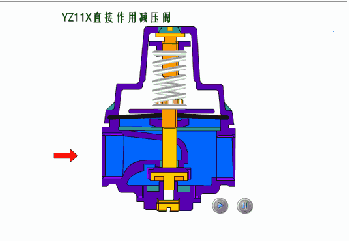

1.直接作用减压阀。安装于管路中,主要稳定出口压在设定范围,保证出口压力不因进口压力的变化而变化,当出口压力低于设定值时,阀瓣在弹簧力的作用打开,水流通过,当出口压力升至设定值时,出口压直接传递于膜片下方,与弹簧形成对抗使阀瓣关闭,切断通水。

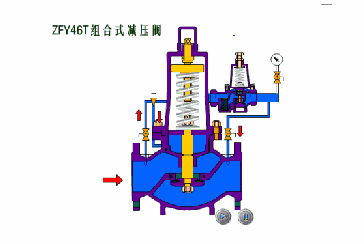

2.组合式减压阀。该阀安装在管道中,主要靠介质本身的能量保持阀后的压力和流量在规定的范围内。当压力低于或高于在导阀设定的规定值时,导阀会自动打开或关闭,释放或切断主阀控制室内的水压,从而控制主阀瓣打开或关闭,保证下游用水在正常的压力范围内。

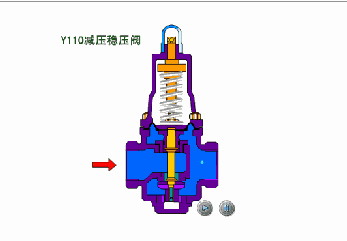

3.减压稳压阀。该阀安装于管路中,主要稳定出口压在设定范围,保证出口压力不因进口压力的变化而变化,当出口压力低于设定值时,阀瓣在弹簧力的作用打开,水流通过,当出口压力升至设定值时,出口压直接传递于膜片下方,与弹簧形成对抗使阀瓣关闭,切断通水。
