我们常说的四偏心蝶阀的第四个偏心是指什么

一、概述：

蝶阀有中线蝶阀，单偏心蝶阀，双偏心蝶阀，三偏心蝶阀，四偏心蝶阀，目前德国维替W＆T已经推出了五偏心蝶阀，无论何种结构，都是为了改善蝶阀的使用性能，延长使用寿命；目前应对高温高压工况最主流的还是三偏心蝶阀，经过文献研究，五偏心蝶阀与三偏心蝶阀类似，有突出性；

二、四偏心蝶阀结构

德国维替四偏心蝶阀的相对三偏心，确实有很大的改变，它将密封面的横截面（平行于碟板平面的方向）由椭圆形变成了正圆形（近似）；

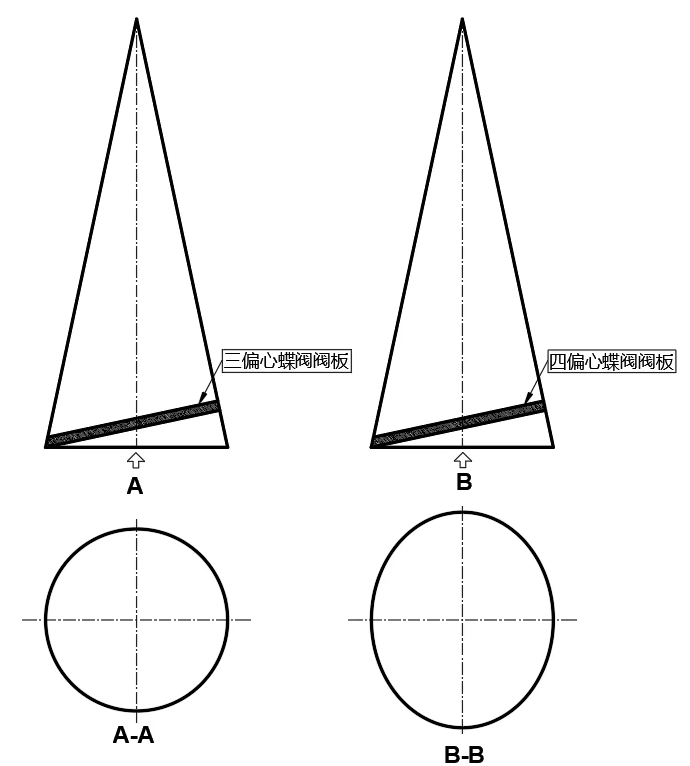

如下图所示，三偏心蝶阀是在一个正圆锥体上截取的蝶阀阀板密封圈，其圆锥体下面是一个正圆底，密封圈上下两个平面都是椭圆；而四偏心蝶阀阀板密封圈是在一个以椭圆为底的圆锥体截取的，密封圈上下两个平面近似于圆；

三、四偏心蝶阀优点与缺点

优点：针对同一规格的三偏心和四偏心蝶阀对比，四偏心蝶阀的流通能力更强，CV值更大，其密封副在介质、执行器扭矩作用下，其应力分布四偏心比三偏心更为均匀，密封性能更为优良，所需要的执行器更小，更能节省成本；

缺点：因为密封面是在一个椭圆锥体上，无法像三偏心蝶阀密封面一样可以在车床上回转加工，故加工难度很大，加工成本较高。无形中增加了产品成本。
